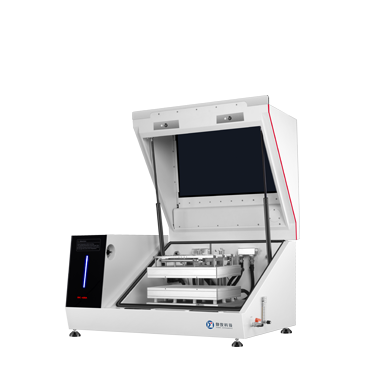

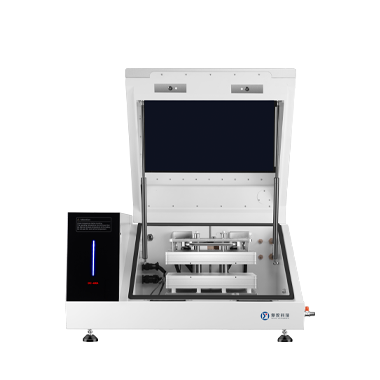

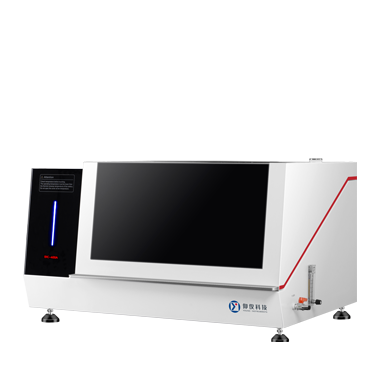

BIC-400A 電池等溫量熱儀是一款基于功率補償?shù)葴亓繜嵩黹_發的面向各類型鋰電池單體產熱特性測試的專業儀器，能夠?qū)崿F(xiàn)鋰電池充放電產熱特性以及熱物性參數測量，為電池?zé)岱抡?、熱管理系統設計優化以及電池?zé)岚踩阅茉u(píng)估提供精確、穩定、可靠的基礎熱數據。
精確測量：電功率補償與校準，熱焓測量精度優于±1％
樣品兼容：支持軟包、方形、18650、21700、26650等多種尺寸電池
高精溫控：油浴控溫范圍-40℃~100℃，穩定性優于±0.005℃
敏銳監測：兼容功率補償法與熱流法，兼?zhèn)潇`敏度與準確度
1) 在等溫環境中，兼容功率補償法與熱流法測量電池充放電產熱，既保證較大體積電池?zé)崽匦缘臏y(cè)量準確性，又提高了較小體積電池產熱測量的靈敏度
2) 具有儀器校準模式，可對不同條件下的充放電熱行為參數的測量準確性進行校準
3) 具備熱容測量模式，采用對比法測量熱容，降低熱容測試操作要求，可準確測量電池不同溫度下的熱容
4) 集成電池充放電模塊可實現充放電模式切換、恒流/恒壓充電模式設置、充電/放電電流設置、實時電池電量計算
5) 網絡通信方式實現儀器遠程操作、數據遠程傳輸，保障試驗人員安全
6) 可同步記錄電池充放電過程中電壓、電流、溫度數據
7) 選配氮?dú)獯祾吣K，確保低溫測量準確性，有效抑制低溫冷凝水問題
|
量熱儀主體 |
|
|
工作環境 |
(5～40)℃，<85%RH |
|
油浴控溫范圍 |
(-40～100)oC |
| 實驗?zāi)Ｊ?br /> | 等溫功率補償模式、等溫?zé)崃髂Ｊ?、比熱容模?br /> |
|
溫度穩定性 |
±0.005℃ |
|
溫度分辨力 |
0.001℃ |
|
最大電池尺寸 |
L345mm×W230mm×H100mm |
|
最大補償功率 |
200W |
|
量熱靈敏度 |
10mW（功率補償模式）；0.2mW（熱流模式） |
|
吸放熱焓測量精度 |
±1％（功率補償模式）；±2％（熱流模式） |
|
基線噪聲 |
10mW（功率補償模式）；0.2mW（熱流模式） |
|
加熱通道 |
標配2通道 |
|
測溫通道 |
標配8通道 |
|
儀器接口 |
RJ45 |
|
可調氣體流量 |
(5~25)L/min |
|
供電電源 |
AC220V/50Hz |
|
最大功率 |
600W |
|
油浴 |
|
|
設定溫度范圍 |
(-55~200 )℃ |
|
溫度穩定性 |
±0.01℃ |
|
顯示分辨率 |
0.01℃ |
|
加熱功率 |
3kW |
|
制冷功率 |
1.5kW@20℃，1.5kW@0℃， 1kW@-20℃，0.3kW @-40℃ |
|
浴槽開口/尺寸 |
12×11/16cm |
|
充液體積 |
5L |
|
通信接口 |
串口 |
